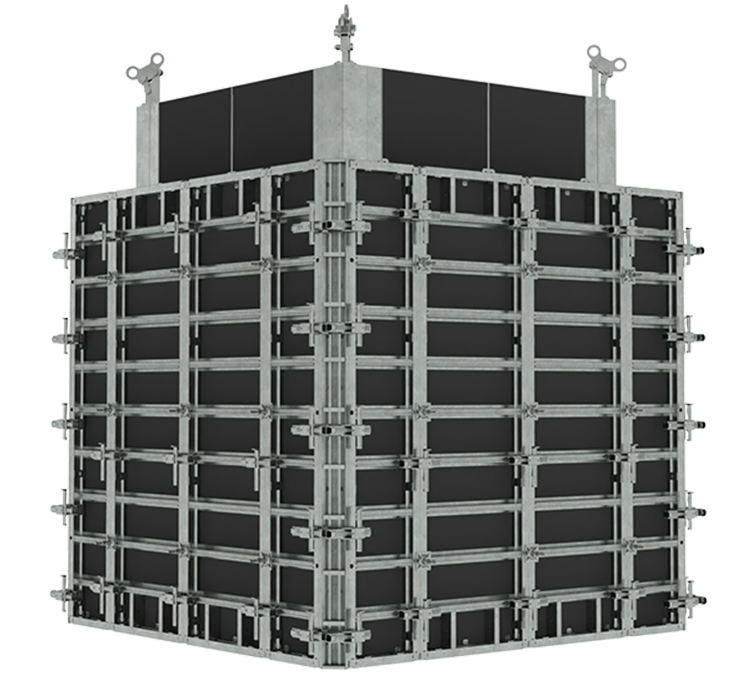

Narożnik szachtu windowego Bauschal

System narożników szalunkowych do szybkiego i powtarzalnego wykonywania szybów windowych. Umożliwiają łatwe wyjęcie wewnętrznego deskowania bez demontażu i przeniesienie zestawu na kolejny etap prac za pomocą żurawia. Zmniejszenie szerokości narożnika o 3 cm podczas podnoszenia odsuwa deskowanie od każdej ściany o 6 cm, co realnie przyspiesza cykl realizacji.

Bez demontażu

Wyjęcie deskowania bez demontażu

Szybkie rozszalowanie

Mechanizm zapadkowy ułatwiający rozszalowanie

Kompatybilność

Kompatybilność z Bauframe i Bauschal

Przełącz się między informacjami klikając na zakładki.

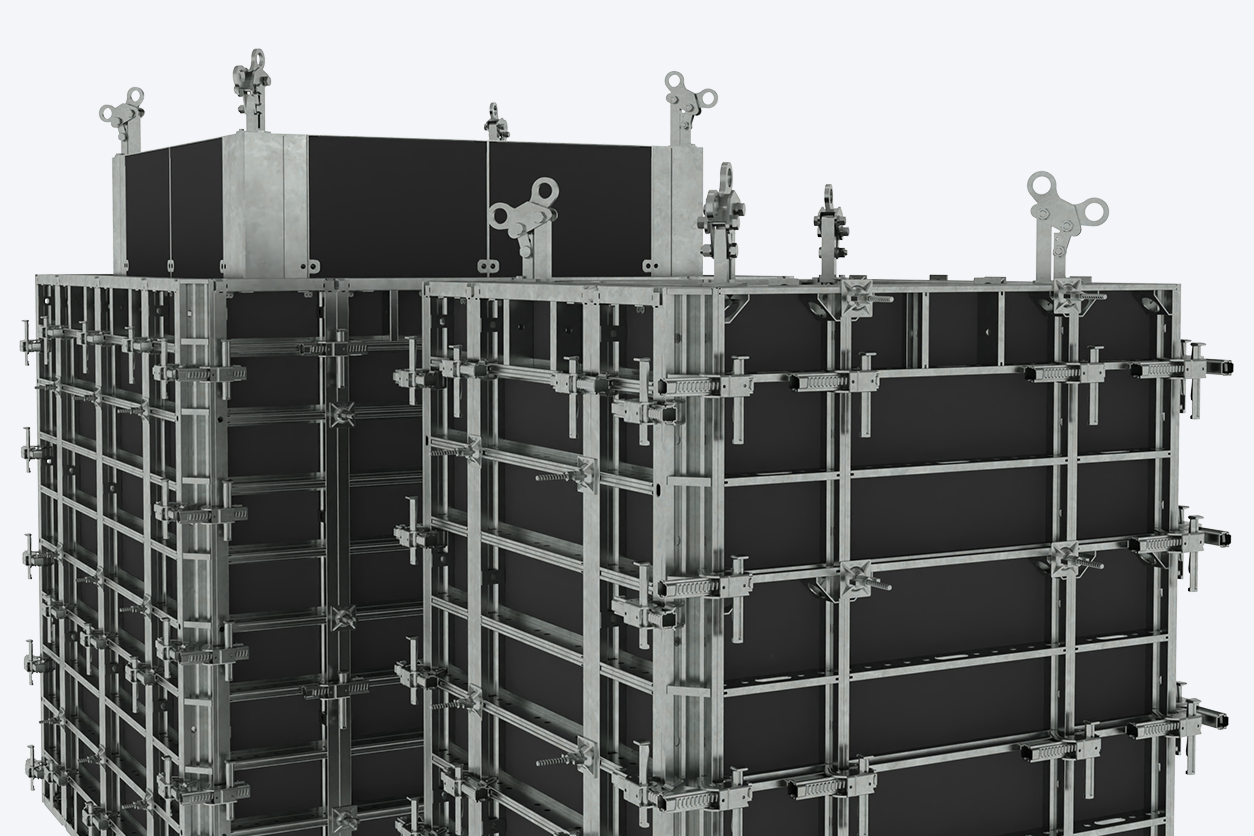

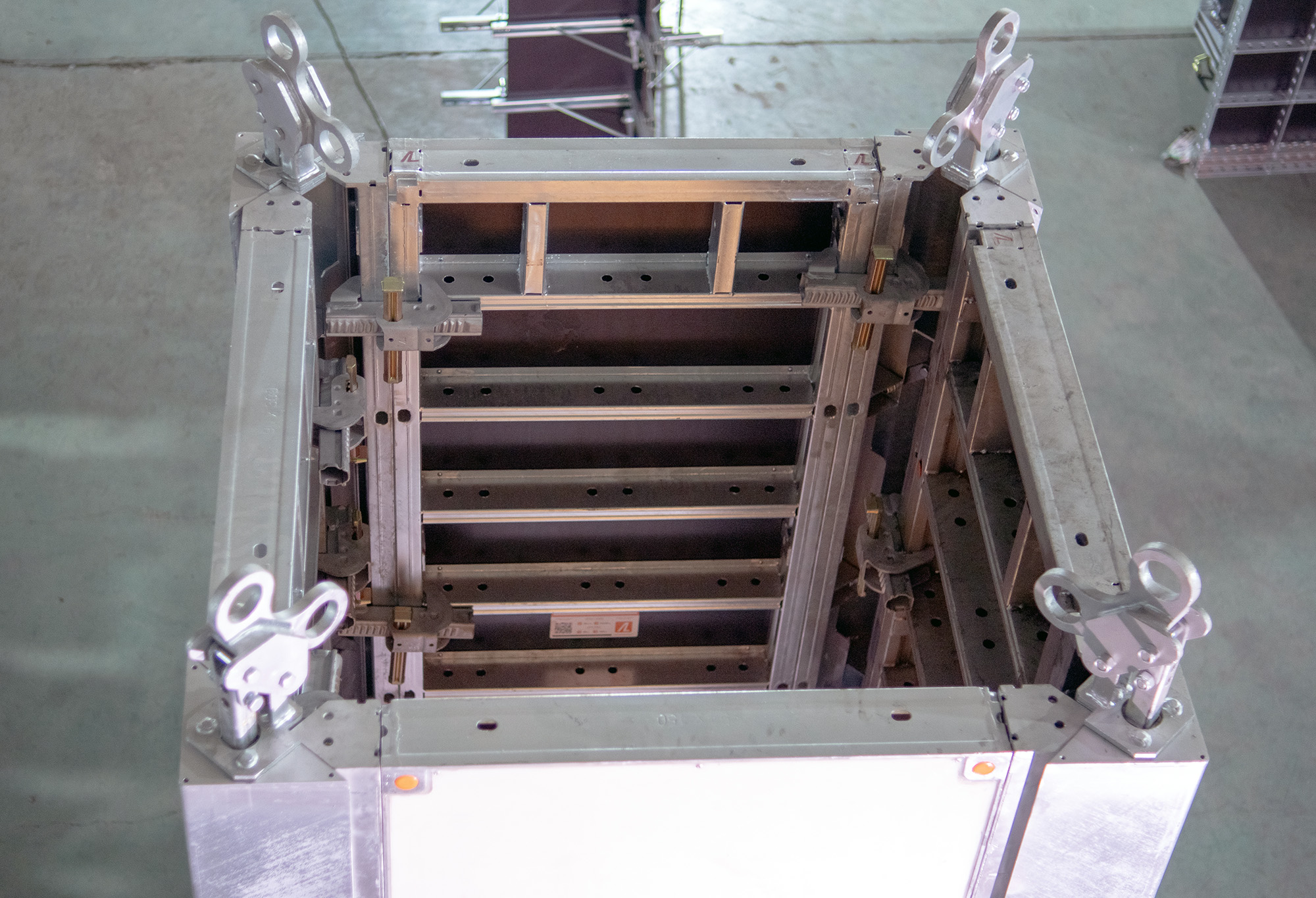

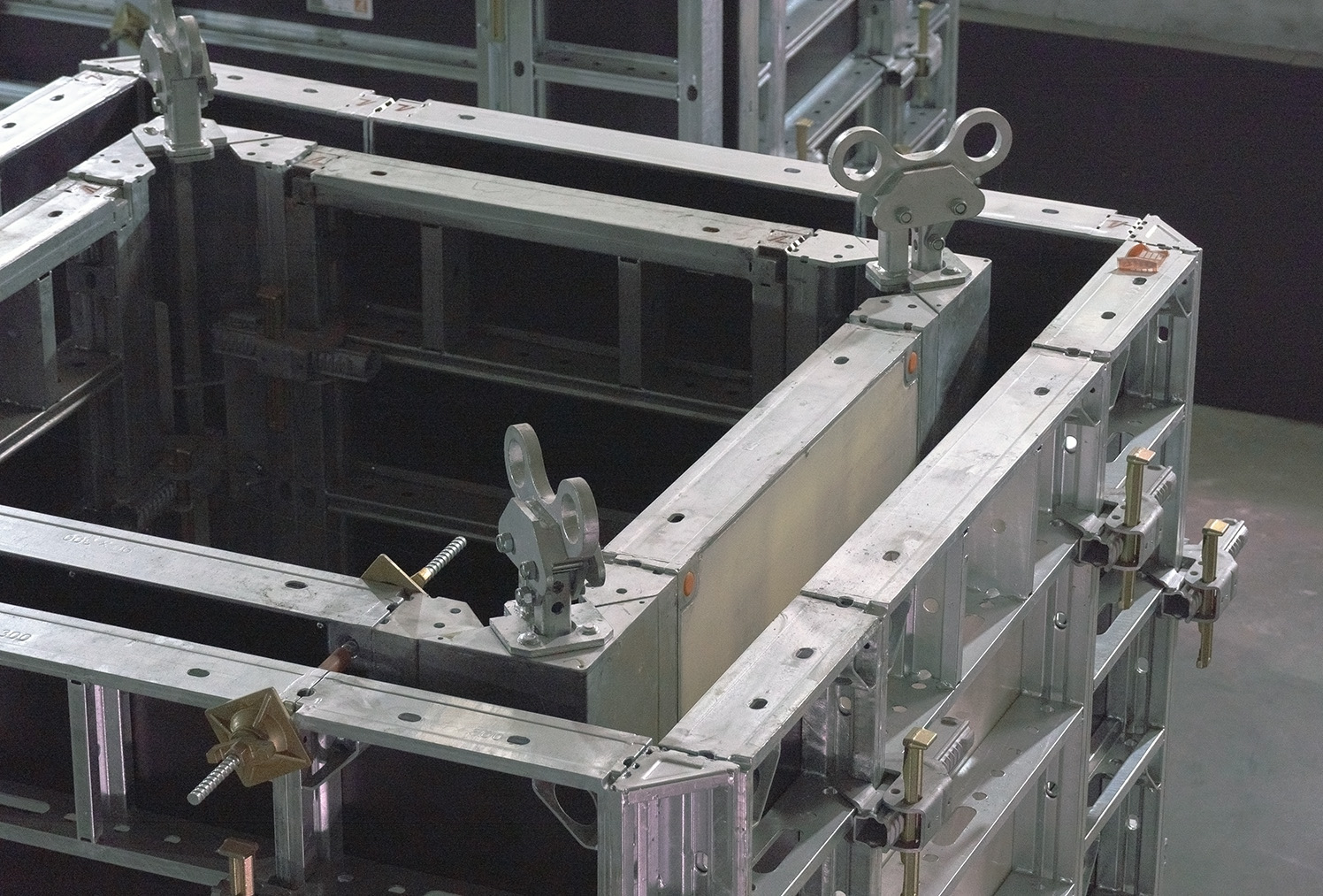

System szybkiego wykonania szybów windowych

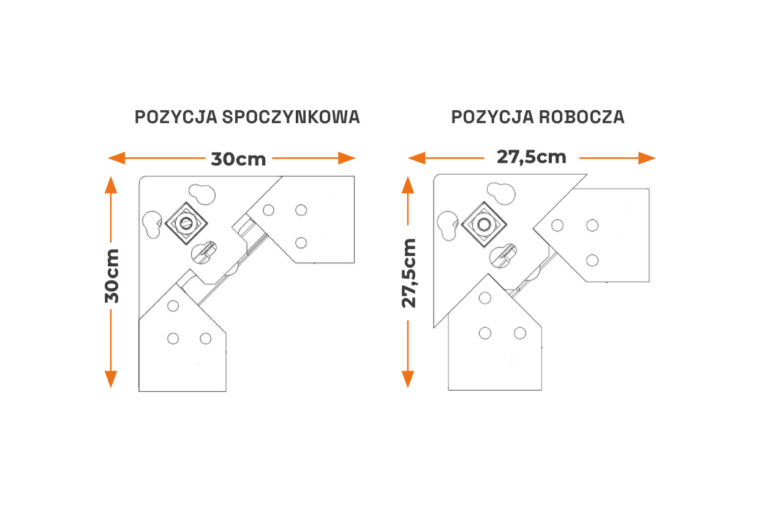

Narożnik szybu windowego Bauschal to rozwiązanie dla wykonawców, którzy chcą skrócić czas realizacji szybów windowych bez kompromisów w zakresie powtarzalności i bezpieczeństwa. Mechanizm zapadkowy uruchamiany podczas podnoszenia żurawiem zmniejsza szerokość narożnika z 30 cm do 27,5 cm, co pozwala odsunąć wewnętrzne deskowanie od zabetonowanych ścian i przenieść cały zestaw w inne miejsce budowy bez konieczności jego rozkładania. Przy odpowiednim zaplanowaniu montażu deskowanie wewnętrzne można złożyć tylko raz na całym obiekcie.

Informacje techniczne

Szerokość narożników

Wysokość narożników

150/270/300

Max. nacisk betonu

80 kN / m²

Standardowe złącza

Zamek kliunowy Baukrane

Kompatybilność

Systemy szalunkowe Bauframe i Bauschal

Zastosowanie

Wykonanie szybów windowych

Pobierz katalog

Zapytaj o ofertę sprzedaży lub wynajmu
narożnika szybu windowego Bauschal

Dobierzemy liczbę elementów systemu do Twojego projektu, wycenimy i potwierdzimy dostępność w 24 h.

Zadzwoń

+48 570 555 579

Napisz na WhatsApp

Wyślij wiadomość

Co wyróżnia narożnik szybu windowego Bauschal ?

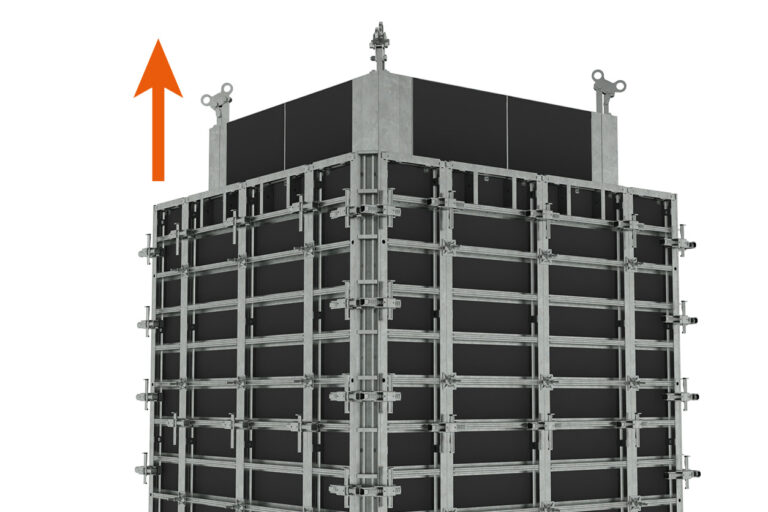

Wyjęcie deskowania bez demontażu

Konstrukcja narożnika umożliwia zmniejszenie jego szerokości o 3 cm, co po zabudowaniu daje 6 cm luzu od każdej ściany. Dzięki temu wewnętrzne deskowanie można swobodnie wysunąć po rozszalowaniu i przenieść żurawiem na kolejny poziom lub w inne miejsce budowy bez rozkładania zestawu. To bezpośrednia oszczędność czasu i kosztów robocizny w każdym cyklu.

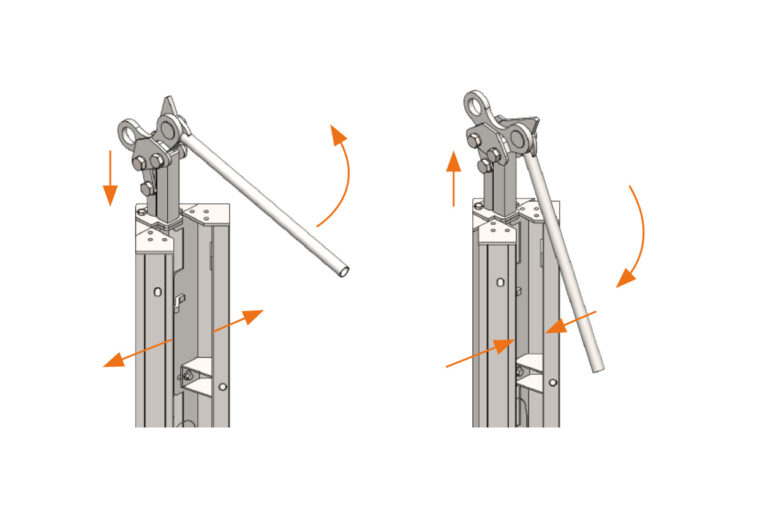

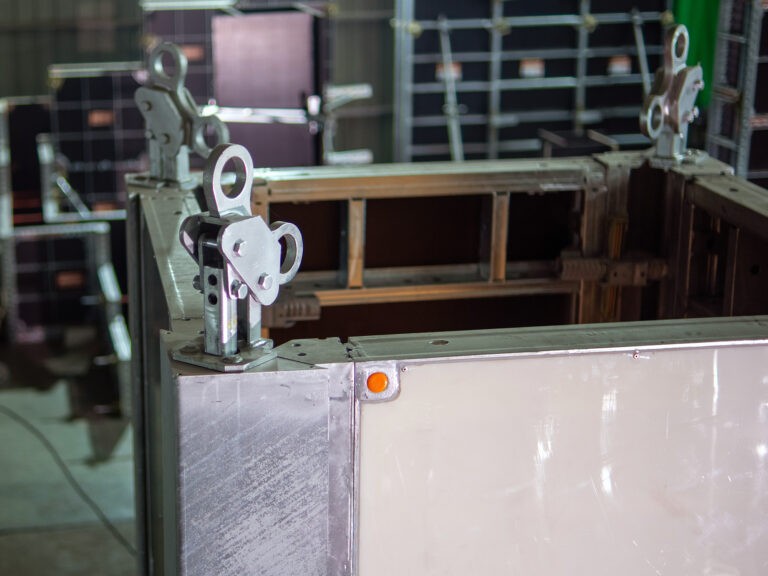

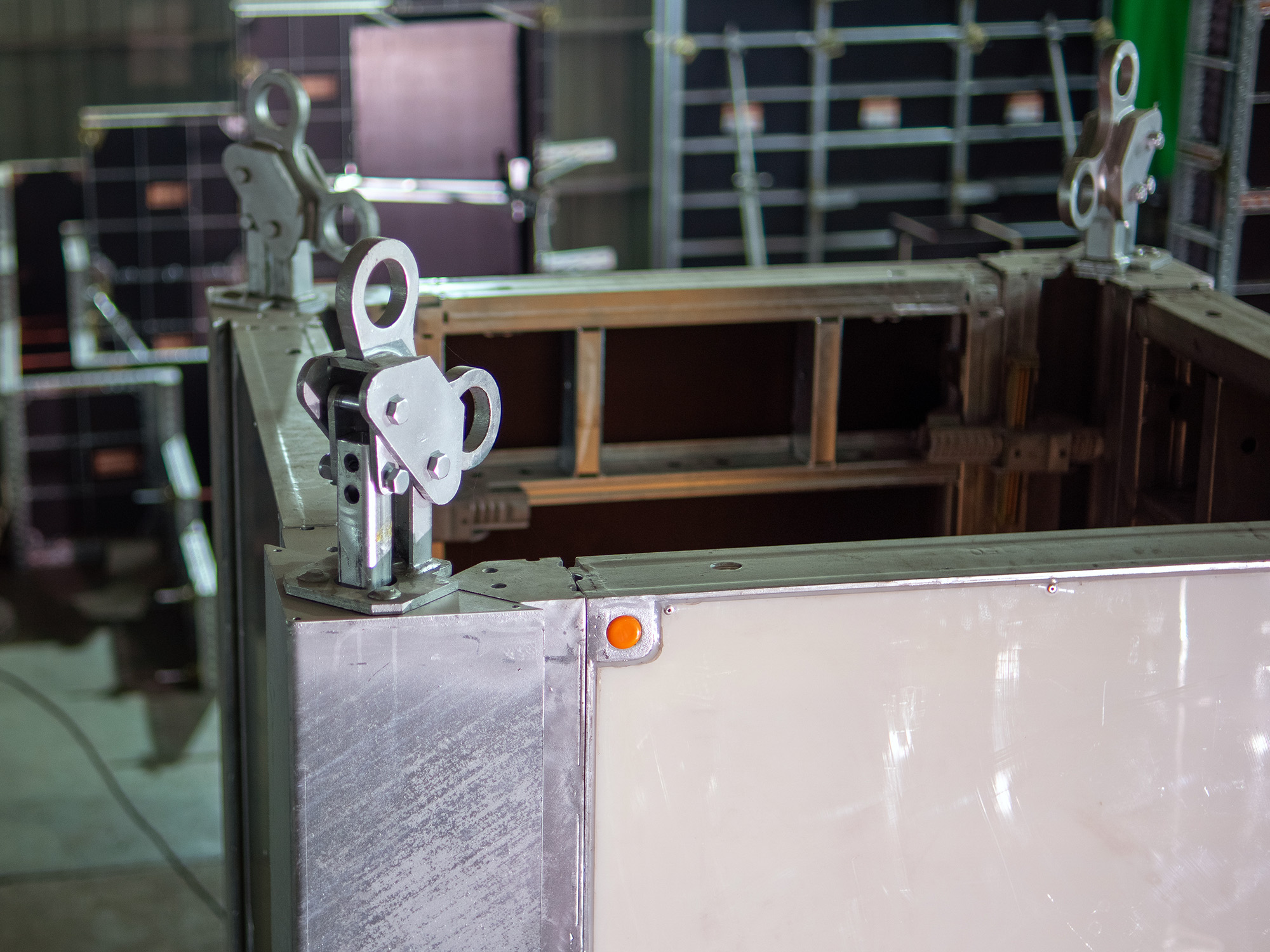

Mechanizm zapadkowy uruchamiany z góry

Obsługa narożnika nie wymaga pracy na poziomie deskowania ani użycia dodatkowych narzędzi. Mechanizm można wstępnie odblokować z góry za pomocą dedykowanego klucza narożnika rozszalowującego — wystarczy klucz grzechotkowy, krótki ściąg, lub pręt o odpowiedniej średnicy. Pełny zakres pracy mechanizmu, czyli zmniejszenie szerokości skrzydła z 30 cm do 27,5 cm, jest wywoływany przez żuraw podczas podnoszenia deskowania.

Demontaż bez dodatkowego osprzętu

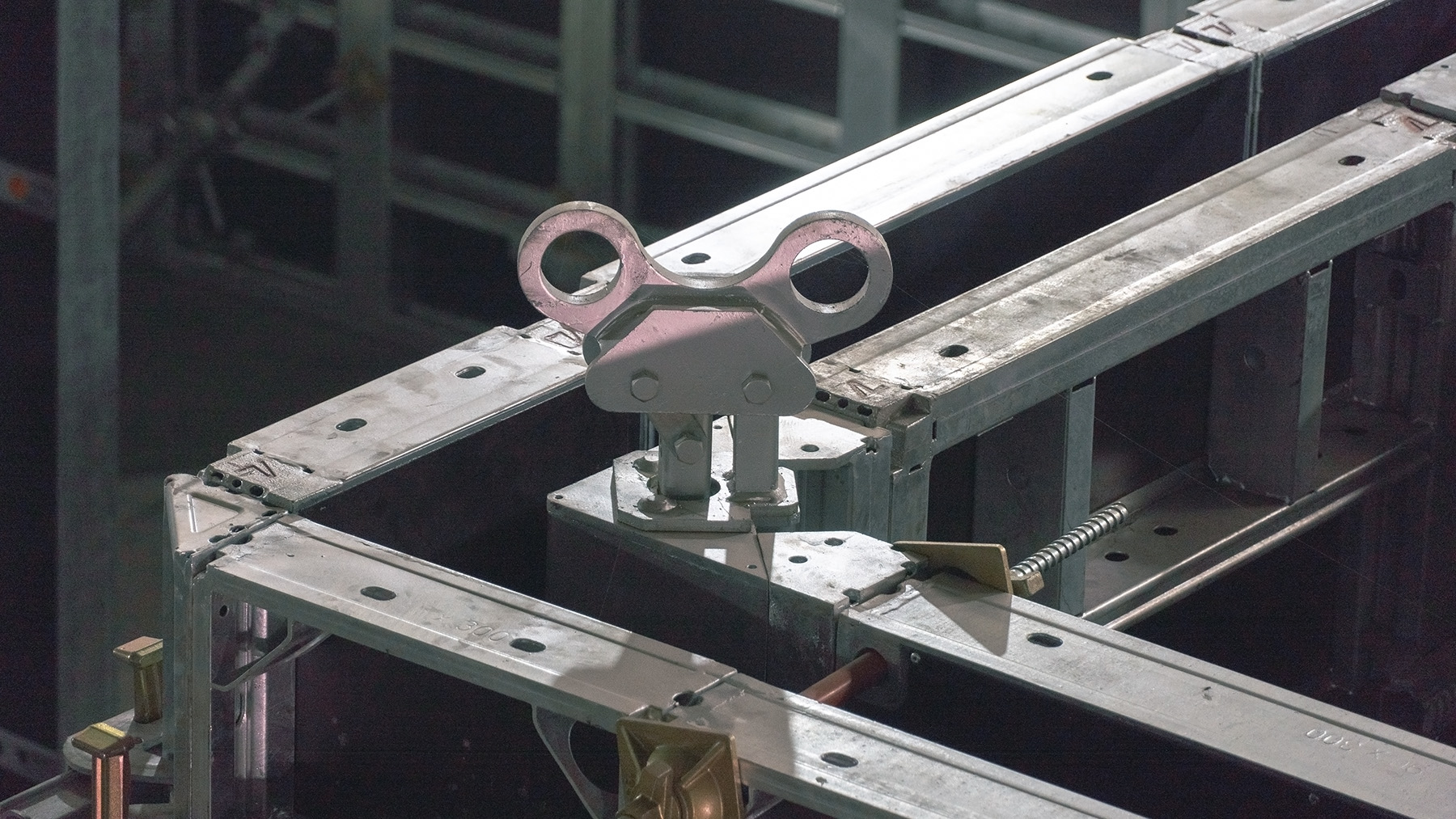

Zwiększenie szerokości narożnika podczas osadzania deskowania uzyskuje się przez zmianę punktu zamontowania żurawia. Zawiesia mocuje się bezpośrednio do uchwytów w głowicy narożnika, co eliminuje potrzebę stosowania dodatkowego osprzętu transportowego i upraszcza organizację pracy na budowie.

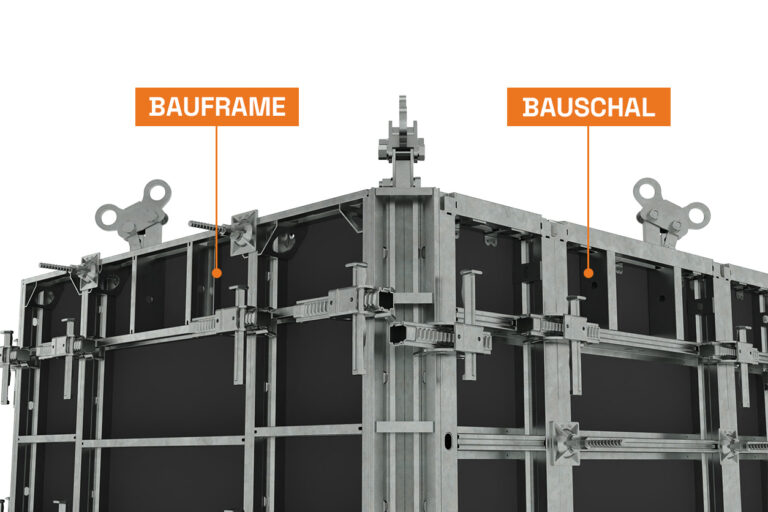

Kompatybilny z Bauschal i Bauframe

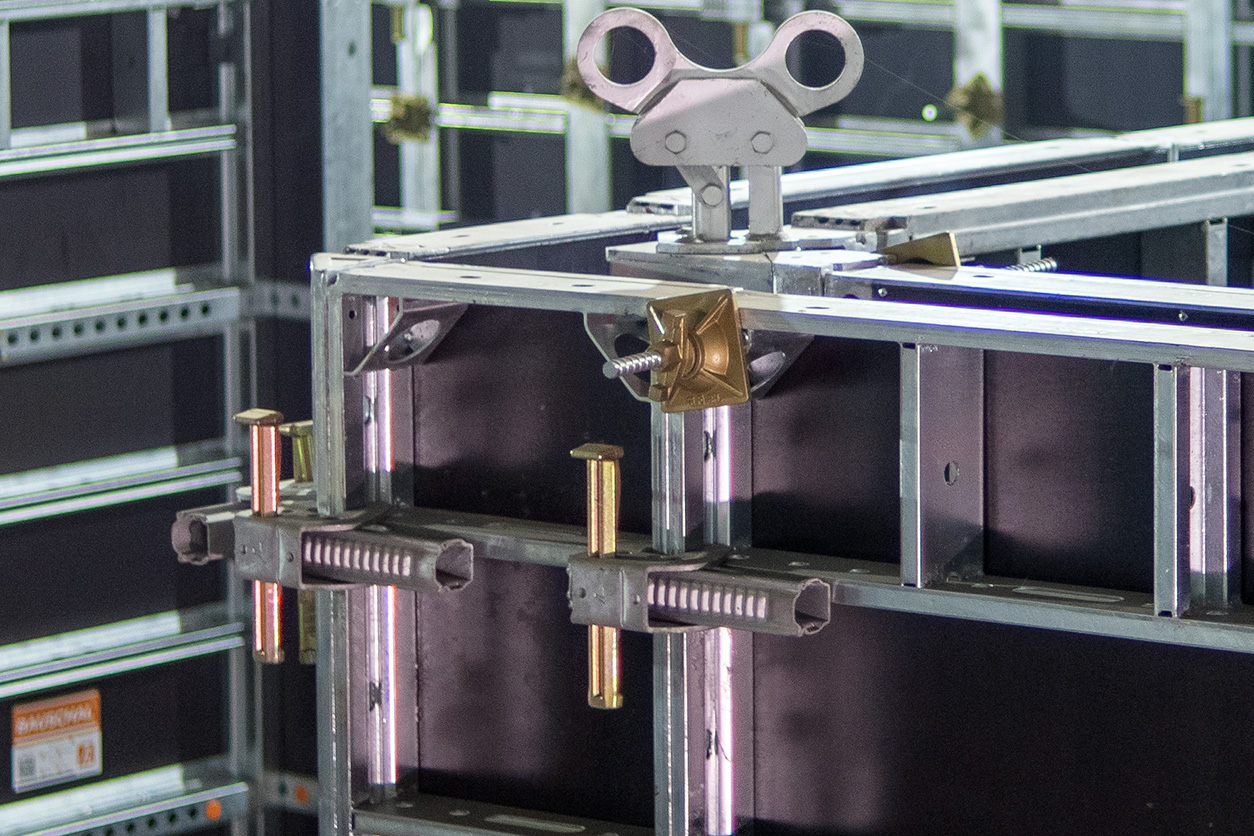

Narożnik jest w pełni kompatybilny z pozostałymi elementami systemu szalunkowego Bauschal i Bauframe. Dzięki temu można wykorzystać płyty stosowane przy deskowaniu ścian, co ogranicza liczbę różnych elementów potrzebnych na budowie i zmniejsza koszty logistyki sprzętu. Podnoszenie zestawu po rozszalowaniu odbywa się za pomocą czterech uchwytów transportowych Bauframe. W przypadku obecności płyt Bauschal używa się uchwytów transportowych Baukrane, umieszczanych na środku szerokości każdej ze ścian.

Powtarzalność wykonania ścian

Transportowanie deskowania jako gotowego, nierozłożonego zestawu zapewnia jednolitą geometrię ścian na kolejnych kondygnacjach. Wyeliminowanie ręcznego demontażu i ponownego składania deskowania zmniejsza ryzyko błędów montażowych i przyspiesza tempo prac w całym cyklu realizacji szybu.

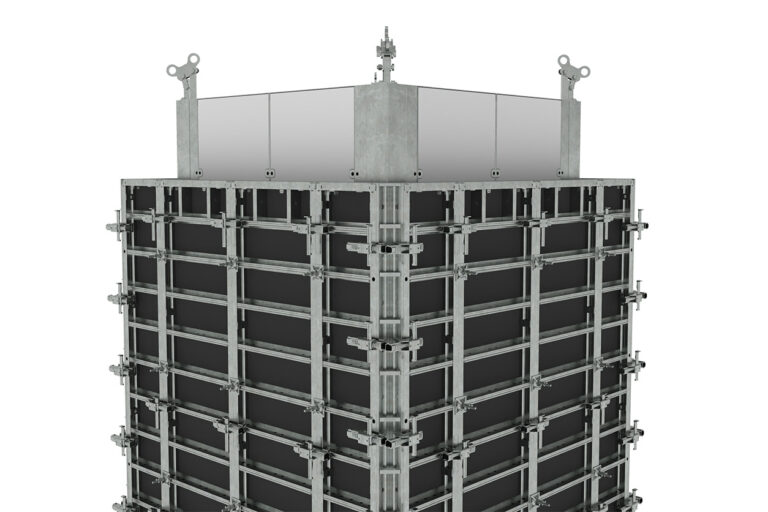

Wytrzymały panel M Board

Zamiast tradycyjnej sklejki brzozowej można zastosować kompozytowy panel szalunkowy M Board z litego tworzywa sztucznego. To trwała alternatywa w systemach szalunkowych, umożliwiająca do 200 użyć w panelach systemów ściennych. Nie wymaga środka antyadhezyjnego i zawiera 50% materiałów z recyklingu.
